常见的视频接口有5种，其基本工作原理和能够传送的最大图像分辨率如下：

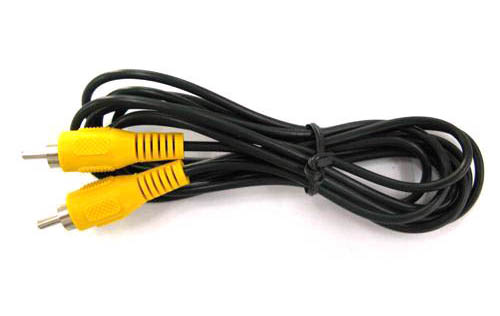

1.AV

复合端子：Composite video connector,传送的是模拟电视讯号的三个来源要素：Y、U、V,U和V先被混合成一个信号中，再与Y信号作叠加,信号混合造成了画质上的减损,仅用于传输标清图像。

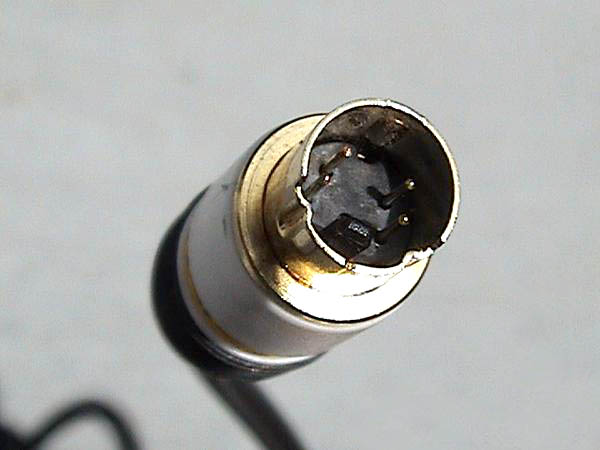

2.S端子

独立视讯端子：Separate video，将视频数据分成两个单独讯号（亮度和色度）进行传送，图像质量优于复合端子，S-端子最高支持到480或576分辨率。

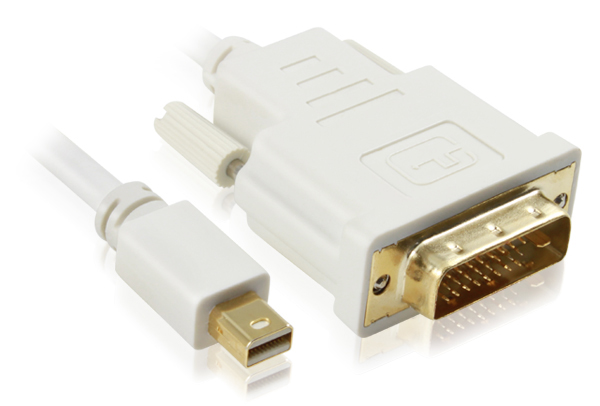

3.DVI

数字视频接口：Digital Visual Interface，通过数字化的传送来强化显示器的画面品质，DVI接口可以传送未压缩的数字视频数据到显示设备，未压缩传输协议与HDMI兼容，(单链结) WUXGA 1920 × 1200 @ 60 Hz，(双链结) WQXGA (2560 × 1600) @ 60 Hz

数字视频接口：Digital Visual Interface，通过数字化的传送来强化显示器的画面品质，DVI接口可以传送未压缩的数字视频数据到显示设备，未压缩传输协议与HDMI兼容，(单链结) WUXGA 1920 × 1200 @ 60 Hz，(双链结) WQXGA (2560 × 1600) @ 60 Hz

4.HDMI

高清晰度多媒体接口：High Definition Multimedia Interface，HDMI发起者包括各大消费电子制造商，设计初衷为简化系统安装与版权保护，在传送时各种视频数据将被HDMI收发芯片以TMDS编码分组，最大带宽可达到10G，可支持4K高清，由于信号衰减，存在线材长度限制。

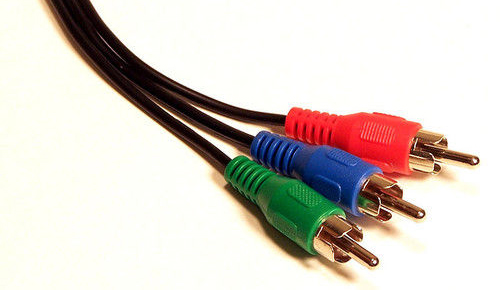

5.色差

分量接口：Component Video Connector，把模拟视频中的亮度、色度、同步信号分解开来各自传送的端子，分量视频主流采用RGB方式直接传输，避免了因繁琐的传输过程所带来的图像失真，最高分辨率1080P。
